Bezvadu mikroviļņu strāvas korpusi

Get Latest Price

Maksājuma veids:	T/T,Paypal
Incoterm:	FOB
Min. Pasūtījums:	50 Piece/Pieces
Transports:	Ocean,Land,Air,Express
Osta:	Shanghai

Sazinieties ar tagad

Produkta apraksts

Produktu atribūti

Iepakošana un piegāde

Produkta apraksts

Other information

Produktu atribūti

Modelis Nr.: QF253

Zīmols: Xl

Place Of Origin: China

Iepakošana un piegāde

Vienību pārdošana

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Produkta apraksts

Līdz stila strāvas tranzistora paketēm RF un mikroviļņu krāsnī

Produkta pārskats

Mūsu stila (tranzistora kontūras) strāvas paketes ir hermētiski noslēgti, augstas uzticamības risinājumi mājokļu diskrētiem RF enerģijas tranzistoriem. Šīm klasiskajām elektriskajām paketēm ir izturīga metāla galvene (pamatne) lieliskai termiskai izkliedēšanai, un vadi iet cauri stikla un metāla vai keramikas-metāla blīvējumiem, lai nodrošinātu izolētus elektriskos savienojumus. Šis dizains ir optimizēts lieljaudas lietojumprogrammām un nodrošina izturīgu, hermētisku korpusu, kam uzticas visprasīgākās rūpniecības, militārās un kosmiskās aviācijas sistēmas. Mēs piedāvājam virkni JEDEC kontūru klāstu, ieskaitot TO-3, līdz 254, līdz 257 un līdz 258.

Tehniskās specifikācijas

Parameter	Specification
Package Types	TO-3, TO-254, TO-257, TO-258, and custom variants
Base Material	WCu, MoCu, or Oxygen-Free Copper (TU1)
Optional Heat Sink	Can be integrated with a Beryllium Oxide (BeO) ceramic heat sink for maximum thermal performance
Insulator	Alumina ($Al_2O_3$) Ceramic or high-integrity glass seals
Lead Material	Kovar (4J34) or Copper-Cored Kovar for high current handling
Hermeticity	True hermetic seal compliant with MIL-STD-883
Compliance Standard	GJB923A-2004 (General specification for packages of semiconductor discrete devices)

Produktu attēli

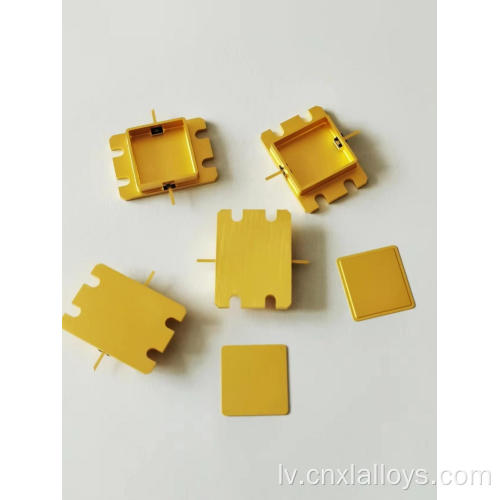

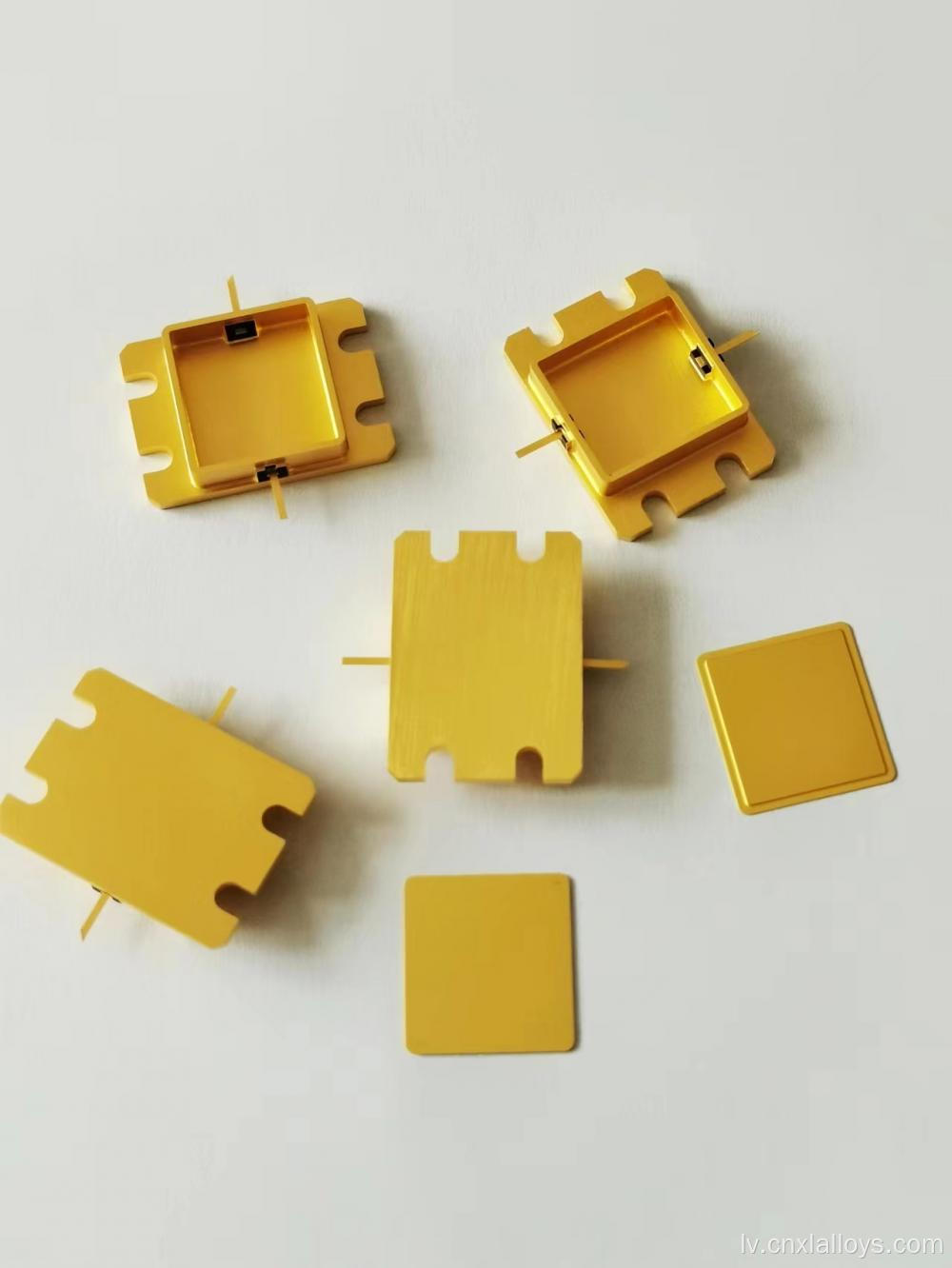

A hermetic TO-style package for high-power RF transistors

Funkcijas un priekšrocības

Augstas jaudas izkliede: cietā metāla pamatne nodrošina ļoti zemu siltuma pretestības ceļu uz siltuma izlietni, ļaujot tranzistoriem darboties augstas jaudas līmenī.
Hermētiskā uzticamība: stikla-metāla vai keramikas-metāla blīvējumi rada patiesu hermētisko iežogojumu, aizsargājot pusvadītāju, kas mirst no mitruma un piesārņotājiem, maksimālā kalpošanas laikā.
Augstas strāvas potenciālie pircēji: vara kovardārzu vadu iespējas nodrošina zemu elektrisko pretestību augstas strāvas pielietojumos.
Nozares standarta kontūras: JEDEC standarts uz pakotnēm nodrošina savietojamību un vienkāršību.
Izturīga konstrukcija: paredzēta, lai izturētu ārkārtēju mehānisko šoku, vibrāciju un termisko riteņbraukšanu atbilstoši militārajiem standartiem.

Lietojumprogrammu scenāriji

Uz stila pakotnēm ir darba vietas, kurās ir diskrētu enerģijas ierīču augstas uzticamības sistēmas:

Avionika un aizsardzība: RF jaudas pastiprinātāji, radaru sistēmas un barošanas avoti.
Rūpniecības: lieljaudas motora kontrolieri, metināšanas iekārta un strāvas maiņa.
Kosmoss: satelīta enerģijas pārvaldība un sakaru sistēmas.
Augstas klases audio: augstas nozīmes jaudas pastiprinātāji.

Ieguvumi klientiem

Galīgā uzticamība: izvēlieties paketi ar gadu desmitiem ilgu veiktspējas rezultātu viskritiskākajās lietojumprogrammās.
Augstākā siltuma veiktspēja: pārliecinieties, ka jūsu enerģijas ierīces paliek vēsas un efektīvi darbojieties ar paketi, kas paredzēta siltuma izkliedēšanai.
Vienkāršota montāža: Skrūvēšanas dizains nodrošina vienkāršu un drošu ierīces uzstādīšanas metodi.
Jaudas pamats: uzticams elektronikas iepakojuma risinājums visu veidu lieljaudas diskrētiem pusvadītājiem.

FAQ (bieži uzdotie jautājumi)

Q1: Kāda ir atšķirība starp paketi līdz 254 un līdz 257?

A1: abi ir 3-svina, atlokoti iepakojumi, bet tiem ir dažādi izmēri un svina laukumi. TO-254 ir lielāks (aptuveni 13,7 x 20,2 mm) ar 3 mm svina soli, savukārt līdz 257 ir mazāks (aptuveni 10,6 x 16,5 mm) ar 2,54 mm svina soli. Izvēle ir atkarīga no īpašajām jaudas prasībām un PCB izkārtojuma. [1]

Q2: Kāda ir vara kovardārza svina priekšrocība?

A2: Kovar tiek izmantots potenciālajiem pirkumiem, jo tā CTE atbilst stiklam un keramikai, ļaujot izveidot uzticamu hermētisko blīvējumu. Tomēr Kovarā ir salīdzinoši augsta elektriskā pretestība. Vara korpuss Kovar svins apvieno kovaru ārpusi (blīvēšanai) ar vara interjeru (augstas elektriskās vadītspējas nodrošināšanai), kas piedāvā labāko no abām pasaulēm augstas strāvas pielietojumam. [1]

Q3: Vai šīs paketes ir piemērotas GaN tranzistoriem?

A3: Jā. Konfigurējot ar BEO siltuma izlietni un optimizēts zemai induktivitātei, tie iesaiņojumos var būt lieliska izvēle, lai izmitinātu lieljaudas GaN ierīces, īpaši militāros un kosmosa lietojumos, kur nepieciešama hermētiskums.
