LCC28 paketes integrētām shēmām

CQFP: Augstas uzticamības keramikas četrkāju pakete integrētām shēmām

Produkta pārskats

Keramikas četrkāju pakete (CQFP) ir augstas veiktspējas, virsmas stiprinājuma šķīdums korpusa kompleksam, ar augstu tapu skaitu integrētām shēmām, piemēram, FPGA, ASICS un ātrgaitas procesoriem. Šai spēcīgajai paketei ir daudzslāņu keramikas korpuss un atbilstošs "kaiju spārnu" vadi no visām četrām pusēm, nodrošinot hermētiski aizzīmogotu korpusu, kas piedāvā nepārspējamu aizsardzību un termisko stabilitāti. Kā galvenais risinājums keramikas IC iepakojumā , CQFP ir galīga izvēle misijai kritiskiem pielietojumiem aviācijas, aizsardzības, telekomunikāciju un rūpniecības sektoros, kur uzticamība un veiktspēja nav apspriežama.

Tehniskās specifikācijas

Mūsu CQFP paketes tiek ražotas atbilstoši visaugstākajiem kvalitātes standartiem, un tās var pielāgot atbilstoši jūsu īpašajām prasībām.

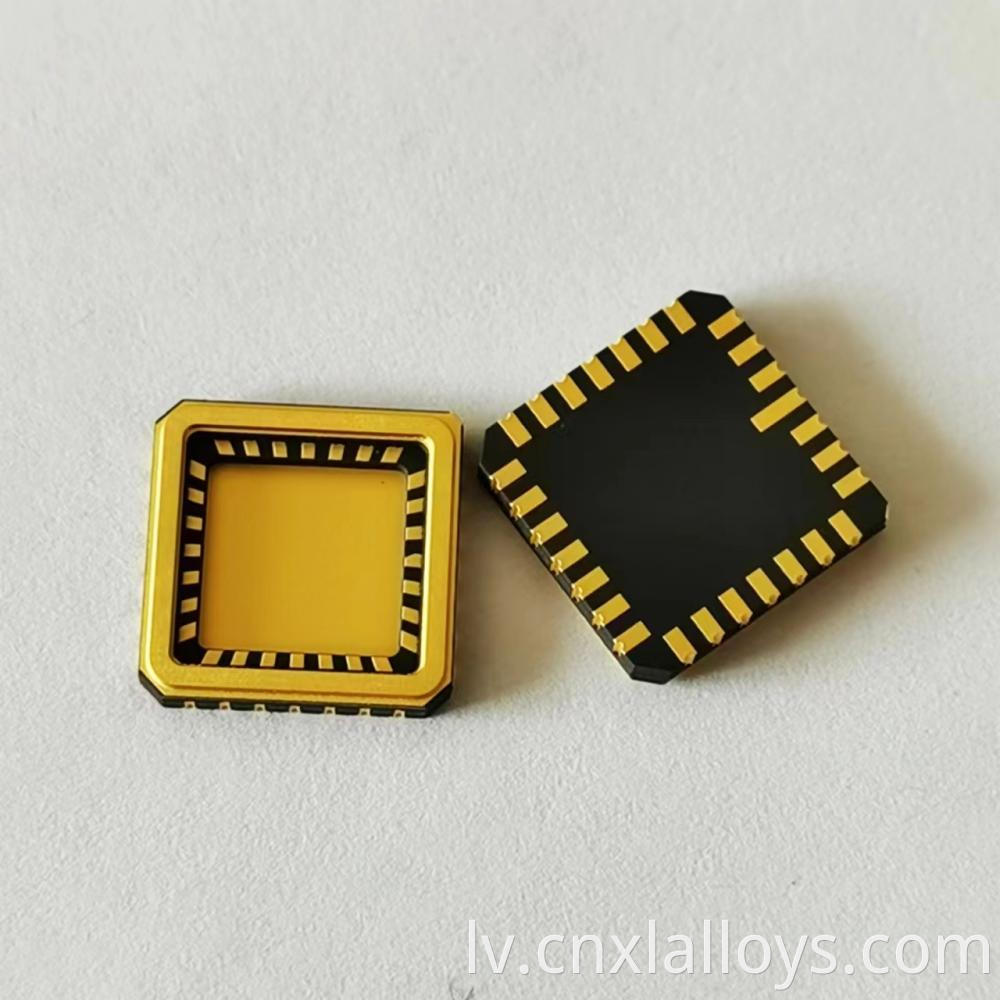

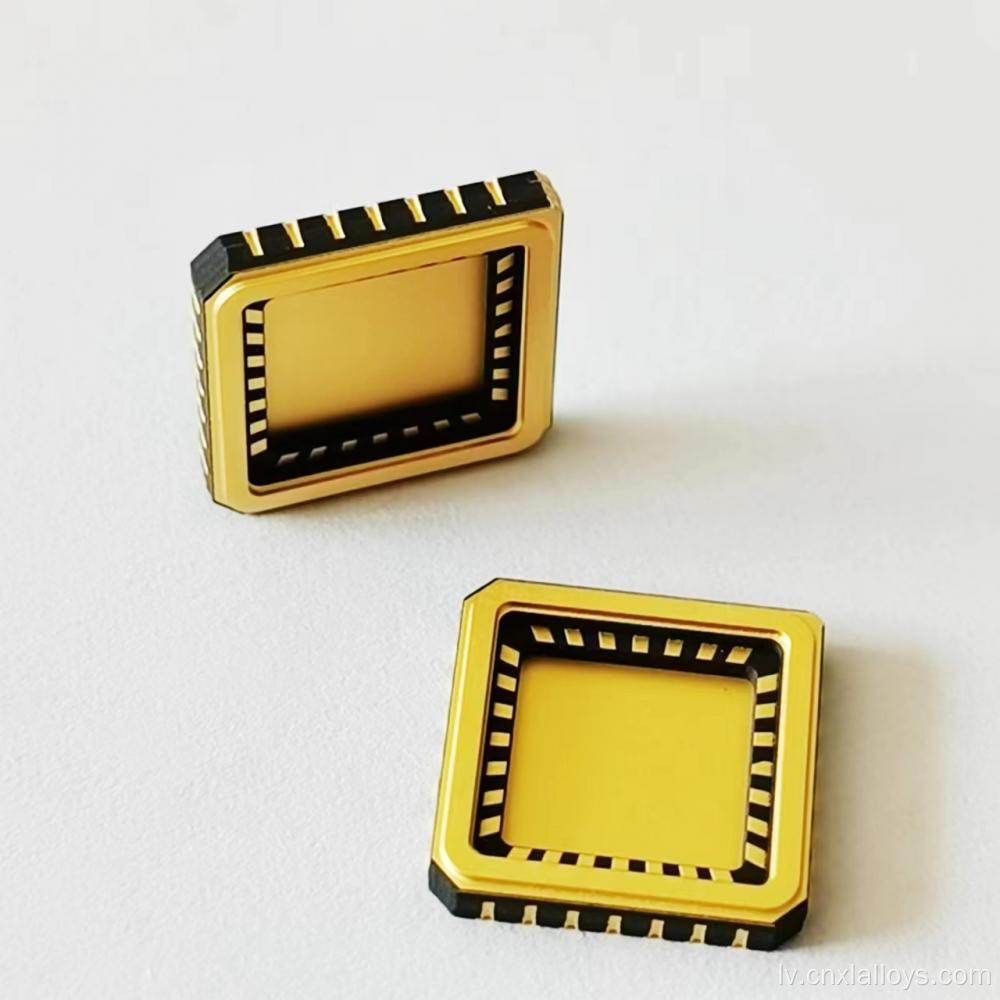

Produktu attēli

Produktu funkcijas un priekšrocības

Bezkompromisa hermētiskā uzticamība

Mūsu CQFP galvenā priekšrocība ir tā īstais hermētiskais blīvējums. Tas izolē jutīgo integrēto shēmu no mitruma, mitruma un atmosfēras piesārņotājus, kas ir galvenie elektroniskās kļūmes cēloņi. Tas gadu desmitiem nodrošina stabilu, ilgtermiņa sniegumu.

Augstāka termiskā pārvaldība

Alumīnija oksīda keramikas ķermenim ir ievērojami labāka siltumvadītspēja nekā plastmasas iepakojumos. Liela jaudas ICS, mēs varam integrēt metāla siltuma izlietni tieši iepakojuma pamatnē, nodrošinot efektīvu termisko ceļu uz PCB un novēršot veiktspējas sadalīšanos pārkaršanas dēļ.

Izturīga lodēšanas kopīgā integritāte

Atbilstošie "kaiju spārnu" vadi ir paredzēti, lai saliektu, absorbējot termomehānisko spriegumu, kas rodas no CTE neatbilstības starp keramikas paketi un PCB. Tas novērš lodēšanas locītavas nogurumu un plaisāšanu, nodrošinot ticamu savienojumu tūkstošiem temperatūras ciklu.

Lieliska elektriskā veiktspēja

Daudzslāņu keramikas konstrukcija ļauj integrēt iekšējās zemes plaknes un kontrolētas pretestības pēdas, nodrošinot lielisku signāla integritāti un EMI ekranēšanu ātrgaitas digitālajām un RF lietojumprogrammām.

Kā salikt: 5 soļu ceļvedis

1. PCB pēdas nospieduma dizains: projektējiet PCB zemes modeli atbilstoši paketes datu lapai, nodrošinot pareizus spilventiņu izmērus optimālai lodēšanas filejai.
2. Lietojumprogramma lodēt: izmantojiet augstas kvalitātes trafaretu, lai vienmērīgi uzklātu lodēšanas pastu PCB spilventiņiem.
3. Automatizēts izvietojums: izmantojiet standarta izvēles un vietas aprīkojumu, lai precīzi novietotu CQFP uz lodēšanas pastu.
4. Pārkāpuma lodēšana: apstrādājiet montāžu caur atstarošanas krāsni, izmantojot rūpīgi kontrolētu temperatūras profilu, lai izveidotu spēcīgus, uzticamus lodēšanas savienojumus.
5. Pārbaude: izmantojiet automatizētu optisko pārbaudi (AOI), lai pārbaudītu svina izlīdzināšanu un lodēšanas locītavas kvalitāti.

Lietojumprogrammu scenāriji

CQFP ir uzticams risinājums visprasīgākajām elektroniskajām sistēmām:

• Aviācijas un aizsardzība: FPGA, ASICS un procesori avionikā, radaru un satelītu sakaru sistēmās.
• Telekomunikācijas: augstfrekvences RFIC un signālu procesori bāzes stacijās un optiskā tīkla aprīkojumā.
• Rūpnieciskā automatizācija: augstas veiktspējas DSP un kontroles IC robotikas un rūpnīcas vadības sistēmās.
• Medicīniskā elektronika: medicīnisko attēlveidošanas (MRI, CT) un diagnostikas aprīkojuma apstrādātāji, kuriem nepieciešama augsta uzticamība.

Ieguvumi jūsu biznesam

• Palieliniet produktu kalpošanas laiku: dramatiski samaziniet lauka kļūmes un garantijas izmaksas, izmantojot hermētisko paketi, kas paredzēta ilgmūžībai.
• Darbojas jebkurā vidē: veidojiet produktus, kas var ticami izturēt ārkārtēju temperatūru, mitrumu un vibrāciju.
• Iespējot maksimālo veiktspēju: ļaujiet jūsu augstas veiktspējas ICS pilnībā darboties ar augstāku termisko un elektrisko pārvaldību.
• Uzlabot zīmola reputāciju: augstas kvalitātes keramikas pakešu izmantošana ir skaidrs premium klases, labi izstrādāta produkta signāls.

Pielāgošanas iespējas

Mēs esam eksperti pielāgotu elektronisko pakešu izveidē. Mūsu pielāgošanas iespējas ietver:

• Pielāgoti svina skaits, laukumi un ķermeņa izmēri.
• Integrētas siltuma izlietnes, kas izgatavotas no CTE saskaņotiem materiāliem, piemēram, WCU.
• Pielāgota iekšējā maršrutēšana, zemes/enerģijas lidmašīnas un pretestības kontrole.
• Specializēti logu vāki optisko sensoru lietojumprogrammām.

FAQ (bieži uzdotie jautājumi)
